MD4800A/B/C型高速无线调制解调器使用说明

一、序言

    MD4800系列调制解调器是本公司专为无线数据通讯而开发的高速智能型无线调制解调器，分为MD4800A、MD4800B 、MD4800C三种型号。它们融合了先进的硬件及软件技术，可提供最高速率达4800bps的空中传输速率。我公司在多年技术、市场经验积累的基础上，经过精心设计，形成了能相互兼容系列产品，功能十分完备，性能也非常可靠，可满足各类不同用户的技术要求，而价格只有进口的同类产品的三分之一左右。更值得一提的是，我们可快速地为用户度身定做软件及硬件，使无线数据通信变得象有线通信一样方便。
    MD4800A型属外置式全双工调制解调器，MD4800B型和MD4800C型体积小巧，为内置式调制解调器，它们均有多种类型的接口（TTL，RS-232，RS-485接口），可与各类无线电台、手持机及模块式收发射机配接，组成一个数传电台。目前较常配合使用的单工电台有：日本日精公司的ND882A/ND886A/ND889A/ND882/ND886/ND889全系列专业数传电台、日精ND202/ND220/ND250全系列专业数传模块、日立M338/M339数传电台、建伍公司的TK782、TK-768G/868G、TM-261A/461A、TK-7108/8108车载电台、摩托罗拉GM300/GM950车载电台、大吉2010车载电台及其他公司的车载电台、对讲机、收发模块；双工电台有日本世纪公司（SEIKI）的UP-450D/LM-230D/PCV-150D/JEC-230D等；基地电台有建伍的TKR-720/820及TKR750/850、KYODO公司的KG-110及KG-510、大吉公司的T800等。与电台配接成数传电台后，并不影响电台原有的各项功能及技术指标。
该系列无线调制解调器智能化程度高、使用方便、可靠性好、抗干扰能力强、误码率低，适用于各类点对点，一点对多点的无线数据传输系统，如电力负荷监控、配网自动化、水文水情测报、自来水管网监测、城市路灯监控、防空警报控制、铁路信号及供水集中控制、输油供气管网监测、GPS定位系统、远程抄表、防火防盗、环境监测等工业自动化系统。

二、MD4800A高速全双工无线调制解调器使用说明
 1、 概述
   MD4800A型属于外置式高速全双工无线调制解调器，通过"TO COM"口（DB9/M）、"TO RADIO"口（DB9/F）分别与数据终端及无线电台相连接。该款无线调制解调器的所有设置功能均用跳线方式完成。外形图参见无线调制解调器，元件分布图如下:

 2、功能特点
   ★ 调制方式为FFSK，可与各类电台方便配接
   ★ 数据传输速率：1200/2400/4800bps可设置（25KHz频道间隔电台）
   ★ 可跳线选择RS232，TTL标准串行数据通信接口
   ★ 若与全双工电台配接，可实现全双工异步串行数据通信
   ★ 数据格式可任意选择，也可提供“全透明”通信方式
   ★ 可完全按照有线传输方式使用通信口，对无线通信不太熟悉的用户，可不必在自己的通信软件中去考虑无线通信中的接收机静噪开启时间及发射机的稳定时间等因素，大大方便用户编程
   ★ TXD、RXD数据信号极性可通过跳线实现反转
   ★ 空中传输速率（即无线通道实际传输速率）和接口上的通信速率一致
   ★ 通信口只需接上RXD、TXD及GND三条线，无需RTS等“握手信号”，也可根据需要接入RTS信号
   ★ 在守候状态，即使受到干扰也不会有乱码出输出；在有用数据接收完毕后也不会由于电台静噪关闭前产生的收尾噪声而输出乱码
   ★ 极低的误码率
   ★ 较高的解调灵敏度，12dB信纳时即可正确解调
   ★ 数话完全兼容（但不能同时传输）
   ★ 具备“长发”保护功能，严格保护电台发射机
   ★ 电磁兼容性极佳，既不干扰电台也不会被电台干扰
   ★ +5V或+7～+15V供电可灵活选择，也可在加装DC-12型内置供电单元后直接使用220V交流电
   ★ 极低功耗，工作时消耗电流小于40mA
   ★ 配有无线寻呼链路等所需的控制信号（PTT+&PTT-）
   ★ 可利用电台载波检测信号或内部检测信号产生链路控制信号
   ★ 只有二个可调元件（VR1及VR2）调试极为简便
   ★ 含有电源及收发数据信号等指示灯，方便调试
   ★ 工作环境温度：-35～+65℃
   ★ 体积紧凑轻巧，安装方便
   ★ 可提供由本公司开发的先进的测试软件

 3、主要技术指标

   调制方式： FFSK调频
   传输速率： 1200/2400/4800bps可设置
   接口速率： 与传输速率一致
   误码率： 10-4量级（S/N=12dB）
          10-8量级（S/N=20 dB）
   输入输出接口： RS-232或TTL标准输入/输出电平（可设置）
   频率稳定度： ±1Hz
   工作环境温度： -35℃~+65℃
   工作电压： DC+7~15V或+5V单电源供电
   消耗电流： ≤40mA
   外壳尺寸： 180mm×150.7mm×42.2（L×W×H）

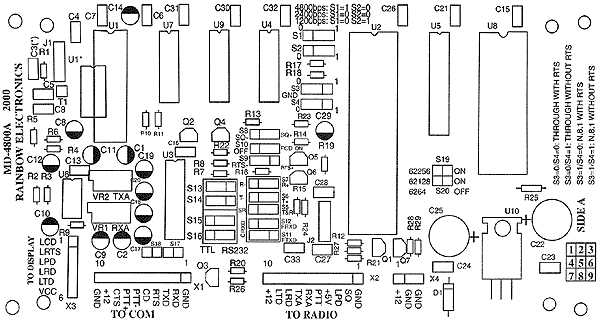

 4、功能设置

     凭借先进的硬件及软件设计技术，MD-4800A的功能十分细致、完备，可完全满足各类用户的不同要求，适应性极强。以下简要介绍一下功能设置方法。所有功能都由JUMP（跳线）来完成设置，较为方便（请对照附图一"MD-4800A的元件分布示意图" ）。
     4.1 传输速率的设置方法
       S1、S2用于设置传输速率，见下表说明：

     4.2 通信协议及数据格式的设置方法（暂定，可能会有改动）
    概括地说，MD-4800A有二种主要数据传输方式：
    一种是所谓"全透明"方式，即不管什么格式的数据照单全发、照单全收，传输过程中对数据不作任何处理。这种方式的优点是通用性极强，缺点是容易误码（尤其在头、尾很容易由于无线通讯中的一些不稳定因素而产生乱码），抗干扰能力比较差，不适合连续传输较长的数据流，一般适用于一些特殊数据格式或数据格式不明的短数据流的传输，而且在数据格式不能确定的情况下需要有RTS（发送请求）"握手信号"的配合。
另一种是传输有明确格式的数据，常用的有N，8，1（无校验，1位起始位，8位数据位，1位停止位）。传输此类格式的数据时，较容易在传输软件中加上一些纠错及抗干扰措施，误码率较低，而且无需RTS信号配合，对用户而言，无论是设计通信软件还是接口的连接都与有线数据传输一样的方便。具体的传输方由S3、S4来设定，见下表：

注：本表设定的功能，可能与实际产品不符，以厂家最后说明为准。
     4.3 RS-232C及TTL接口的设置方法
    MD-4800A可提供标准的RS-232C或TTL通信接口，可通过S13、S14、S15、S16、S17及S18六个JUMP来进行设置，如下表：

注：若无需RTS信号，则S14请悬空。
    4.4 RXD、TXD及RTS信号极性的设置
   S7、S6、S9分别用于设置RXD、TXD、RTS的信号极性。

注意：在无需用RTS信号时，S9必须跳在"RTS-"端，S14悬空。
    4.5 静噪输入逻辑电平极性的选择
    在"全透明"传输方式时，如果RXA接在接收机的鉴频输出（未经静噪，参见"5"中所述，可利用从电台内引出的载波检测信号（SQ信号）以防"乱码"输出；如果RXA接在接收机的已经过静噪的音频输出 ，则可利用调制解调器的内部载波检测信号以防"乱码"输出。具体方法如下：
利用电台载波检测信号时，应将S10跳在"OFF"端，S8跳在"SQ+"端（当静噪开启后载波检测信号电平由低变高时）或"SQ-"端（当静噪开启后载波检测信号电平由高变低时）。
利用调制解调器的内部载波检测信号时，应把S10跳在"FCD"端，S8跳在"SQ+"端，同时把MD-4800A上X2口上的2脚（SQ）悬空。
在传输固定格式的数据时，SQ信号可用可不用。若不用，则应把S8跳在"SQ-"端（同时S10跳在"OFF"端）。

 5、接口说明
    MD-4800A内部的电路板上有X1、X2二个10芯接口，X1是通讯接口，X2是连接电台的模拟信号接口。X1连至MODEM后面板上的"TO COM"标准RS-232C或TTL通讯口，X2连至后面板上的"TO RADIO"口（去电台的模拟接口，若电台内置于MODEM中则可作为电源输入口）。
    5.1 "TO COM"口（DB-9型公座）的各脚定义及与X1口的对应关系:

   注：X1上6、7二脚并非标准接口，主要在用于链路接收机或中转电台时作为被控发射机的控发信号，PTT-为接地发射，PTT+为高电平发射，在MODEM收到信号时，这两脚的电平分别发生反转，可用于控制其他设备。
   5.2 电台与"TO RADIO"口（DB-9型母座）的连接说明

    注：以上说明中的音频幅度都是指均方根值，而非峰-峰值，下同。

三、MD4800B型高速无线调制解调器使用说明
 1、概述
  MD4800B型全部采用贴片元件（SMD）制造，体积小巧，工艺水准较高，是一款内置式智能型高速无线调制解调器。MD4800B的工作方式为半双工方式，其智能化程度也较高，所有参数均可通过编程设置，且所有参数在掉电后不丢失。外形图参见无线调制解调器，元件分布图如下:(左图为线路板A面,右图为线路板B面．)


2、 功能特点
   ★ 调制方式为FFSK
   ★ 空中传输速率可编程设置：1200/2400/4800bps（25KHz频道间隔电台）
   ★ 接口速率可编程设置：1200/2400/4800/9600bps
   ★ RS232通信接口
   ★ 可与各类半双工电台配接，尤其适合于日精ND882/ND886/ND889数传电台
   ★ 数据通信格式为标准串行口通信格式（n81格式）
   ★ 具有纠错检错功能，对用户而言，可完全按照有线数据传输方式使用通信口，不必考虑无线通信上令人烦恼的发射机起动至稳定的时间内及接收机收尾噪声所产生的乱码
   ★ 无线传输速率（即空中速率）和接口速率可分别设置，两者可以一致或不一致
   ★ RTS握手信号可根据需要设置成有效或无效，电台的静噪信号逻辑电平也可根据不同电台的实际情况设置成高有效或低有效，十分方便
   ★ 极低的误码率，并且在守候状态即使受到干扰也不会有乱码输出
   ★ 电磁兼容性极佳，既不干扰电台也不会被电台干扰
   ★ +5V或+7V~+15V供电可灵活选择
   ★ 极低功耗，RS232接口时工作电流小于30mA
   ★ 只有两个可调元件（VR1和VR2），调试极为方便
   ★ 有电源及收发数据信号指示灯，在印制板上有丰富的测试点，便于调试维修
   ★ 工作环境温度：-40℃~+70℃
   ★ 本公司公开设置参数命令，方便用户自行修改参数

 3、 主要技术指标
   调制方式： FFSK调频
   空中传输速率： 1200/2400/4800bps可设置
   接口速率： 1200/2400/4800/9600bps可设置
   误码率： 10-4量级（S/N=12dB）
           10-8量级（S/N=20dB）
   速率误差： ≤0.5%
   通讯接口： RS-232
   频率稳定度： ±1Hz
   工作环境温度： -40℃~+70℃
   工作电压： DC+7~+15V或+5V电源供电
   消耗电流： ≤30mA

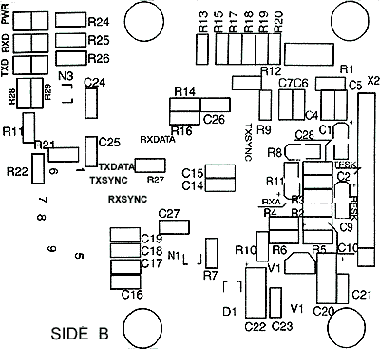

   安装尺寸： 57.5mm×53mm
 4、 参数设置
    MD4800B的各项参数设置均可通过计算机串口进行编程设置，这一点非常适合内置式MODEM的要求。设置环境可以是WINDOWS的超级用户终端以及其他任何可对串口进行读写数据的软件(如PROCOMM)。
    4.1 进入设置状态
    MD4800B在通电的最初10秒钟时间内，接口速率固定为9600bps，数据格式为n81，在该段时间内若输入Rb&$$<0dh>指令后，MD4800B会提示您进入了编程设置状态。Rb&$$<0dh>字符的< >括号中是一个十六进制字节，其它的字符为ASCⅡ码，以下同。
    4.2 设置项目
      a、 空中速率设置：
          Ax<0dh> 其中x=1、2、3 1表示1200bps/ 2表示2400bps/ 3表示4800bps
         举例: 把空中速率设置成2400bps

               输入A2<0dh>后，MD4800B会返回一条提示：
               Air rate : 2400bps
               出厂设置为：2400bps
       b、 接口速率设置
         命令： Cx<0dh> 其中x=1、2、3 1表示1200bps/ 2表示2400bps/ 3表示4800bps/ 4表示9600bps
         举例：把接口速率设置成4800bps
               输入C3<0dh>后，MD4800B会返回一条提示：
               Comm rate：4800bps
               出厂设置为：2400bps
        c、 PTT开启至TXD发至空中的延时时间设置：
         命令： Dxx<0dh> 其中xx=06～60表示PTT延时时间为（xx）×5mS
         举例：PTT延时200mS
               输入D40<0dh>后，MD4800b会返回一条提示：
               txd Delay：40×5mS
               出厂设置为：20×5mS
        d、 RTS设置
         命令：Tx<0dh> 其中x=0、1 0表示RTS无效/1表示RTS有效（对RS-232接口是高电平）
         举例：设置RTS无效
               输入T0<0dh> MD4800B返回信息为：
               Rts： no care
               出厂设置为：no care (无效)
        e、静噪开启逻辑电平设置
         命令：Sx<0dh> 其中x=0、1 0表示SQ低有效/ 1表示SQ高有效
         举例：设置静噪逻辑电平高有效
               输入S1<0dh> MD4800B返回信息为：
               Sq：high
               出厂设置为：高有效
        f、设置数据流间隔
         命令：Ixx<odh> 其中xx=00～99 实际表示的时间为（xx）×5mS，它规定了在同一批次待发的数据中相邻数据包之间的最大时间间隔, 若超过此时间间隔，则其后的数据作为另外一批次发送，即关闭发射机后再重新打开发射机发送。
         举例：数据流间隔设定为180mS
              输入I30<odh>后，MD4800B返回信息为：
              Interval between flow：36×5mS
              出厂设置为180mS
        g、 查看参数
         命令：L<0dh>
         当输入该命令时，MD4800B会将本身当前的参数值返回给计算机。
        h、 退出设置Q<0dh>
    4.3 参数设置的注意事项和技巧
      4.3.1 关于PTT开启至TXD发至空中的延迟时间的设置
     无线收发射机从发射机启动到稳定及接收机的静噪开启都有一个稳定时间，所以从PTT开启至TXD发至空中需要有一个略大于该稳定时间的延时，否则会丢掉开头的部份数据。该稳定时间对不同的设备而言也各不一样，用户应当注意这一点。一般来讲稳定时间在100mS~150mS范围内比较普遍。对于需要有中继电台的应用场合，该稳定时间还应加上中继台的稳定时间。
      4.3.2 关于空中速率与接口速率的合理设置
     MD4800B型无线调制解调器的数据缓冲区大小为208个bytes，它用于存放累积的待发数据。一旦积累的数据达到208个bytes时，随后的数据将会因溢出而出错，数据不能正确送出，因此每一次发送的数据量必须不能使MD4800B中的数据缓冲区溢出。累积在数据缓冲区的数据有两个来源：其一是在PTT开启后的延时时间内暂时存放的待发数据；其二是在发送的过程中，当接口速率大于空中速率时会有数据积累在数据缓冲区中。根据上面的分析可以看出，当接口速率小于或等于空中速率时对发送的数据量理论上没有限制，允许连续发送的时间长短仅仅取决于电台发射机允许的最长连续发射时间。当接口速率大于空中速率时，每次允许连续发送的最大数据量字节数可以由以下公式计算出：
          N=(208－f1×t／10)×f1／(f1－f2)＋f1×t／10

   其中t为PTT延时时间，f1为接口速率、f2为空中速率、N为总的数据量。数据格式为n81（一位起始位，八位数据位，一位停止位），即一个byte对应传输过程中的10个bit位。

       例1：设t=100mS，f1=9600bps，f2=4800bps
         则：N=320bytes
        例2：设t=100mS，f1=9600bps，f2=2400bps
         则：N=245bytes
        例3：设t=100mS，f1=9600bps，f2=1200bps
         则：N=224bytes
        例4：设t=100mS，f1=4848bps（即1%误差），f2=4800bps
         则：N=16160bytes
        例5：设t=100mS，f1=2424bps（即1%误差），f2=2400bps
         则：N=18584bytes
        例6：设t=100mS，f1=1212bps（即1%误差），f1=1200bps
         则：N=19796bytes
    可见接口速率与空中速率越接近每批次可传输的数据量就愈大，一般的测控系统，每次的数据量一般都比较小（小于200bytes），因而都能适合以上要求。对于需要连续传输大数据量的应用环境，可以将接口速率与空中速率设置成一致，它们的误差一般不会超过1%，此时每批次可传输的最大数据量可达16kbytes以上。
    4.3.3 关于数据流间隔的设置说明
    数据流间隔是指两个相邻字节或数据包之间的时间间隔，不同测控终端数据流间隔会不一样，用户要根据具体情况设定，既要避免数据流间隔时间设置过小导致本来是同一批次数据分了几批次发送，以致频繁地开启及关闭发射机；又要避免数据流间隔时间设置过大，造成对每个站点的访问时间过长，增大了系统的轮巡周期。

 5、 接口说明
    MD4800B型电路板上有X2、X3二个接口，X2与电台的模拟信号相连，是一个10芯接口，X3是一个DB9/F型通讯接口。
    5.1 X3通讯口定义（MD4800B内置入ND系列数传电台后此接口在电台尾部露出）

注：以上说明中的音频幅度都是指均方根值，而非峰-峰值，以下同。

四、MD4800C型高速无线调制解调器使用说明
 1、概述
    MD4800C型全部采用贴片元件（SMD）制造，体积小巧，工艺水准较高，是一款内置式智能型高速无线调制解调器。MD4800C的工作方式为半双工方式，其智能化程度也较高，所有参数均可通过编程设置，且所有参数在掉电后不丢失。MD4800C型无线高速智能型调制解调器是完全按照日精公司生产的ND882A/ND886A/ND889A型数传电台及ND250型数传模块的内部安装空间及电性能特点而设计的，在数据传输的过程中可从电台的面板指示灯判断收发数据的状态指示，两者结合十分紧密，可构成一款性价比极高的真正的专业数传电台。由于它体积十分小巧，也可内置于其它电台中构成数传电台。外形图参见无线调制解调器，元件分布图如下:(左图为线路板A面,右图为线路板B面．)

 2、 功能特点
   ★ 调制方式为FFSK
   ★ 空中传输速率可编程设置：1200/2400/4800bps（25KHz频道间隔电台）
   ★ 接口速率可编程设置：1200/2400/4800/9600bps
   ★ RS232及RS485通信接口可设置
   ★ 可直接插入日精ND882A/ND886A/ND889A系列数传电台及ND250数传模块的内置MODEM插槽中，无需任何飞线。也可与其他各类半双工电台配接
   ★ 数据通信格式为标准串行口通信格式（n81方式）
   ★ 具有纠错检错功能，对用户而言，可完全按照有线数据传输方式使用通信口，不必考虑无线通信上令人烦恼的发射机起动至稳定的时间内及接收机收尾噪声所产生的乱码
   ★ 无线传输速率（即空中速率）和接口速率可分别设置，两者可以一致或不一致
   ★ RTS握手信号可根据需要设置成有效或无效，电台的静噪信号逻辑电平也可根据不同电台的实际情况设置成高有效或低有效，十分方便
   ★ 极低的误码率，并且在守候状态即使受到干扰也不会有乱码输出
   ★ 电磁兼容性极佳，既不干扰电台也不会被电台干扰
   ★ +5V或+7V~+15V供电可灵活选择
   ★ 极低功耗，RS232接口时工作电流小于30mA，RS485接口时工作电流小于60mA
   ★ 只有两个可调元件（VR1和VR2），调试极为方便
   ★ 有电源及收发数据信号指示灯，在印制板上有丰富的测试点，便于调试维修
   ★ 工作环境温度：-40℃~+70℃
   ★ 本公司公开设置参数命令，方便用户自行修改参数

 3、主要技术指标
   调制方式： FFSK调频
   空中传输速率： 1200/2400/4800bps可设置
   接口传输速率： 1200/2400/4800/9600bps可设置
   速率误差： ≤0.5%
   误码率： 10-4量级（SNR=12dB）
　        10-8量级（SNR=20 dB）
   通讯接口： RS-232或RS-485接口（可通过跳线设置）
   频率稳定度： ±1Hz
   工作环境温度： -40℃~+70℃
   工作电压： DC+7~+15V或+5V电源供电
   消耗电流： RS232接口小于30mA
   RS485接口小于60mA
   安装尺寸： 59.5mm×39.3mm

 4、通信接口及参数设置

   4.1 通信接口的选择
   参见附图四，若将标有"RS232"一侧的四对焊盘用0Ω电阻短接，而将标有"RS485"四对焊盘断开，则为RS-232接口，反之是RS-485接口 。
   4.2 参数设置
    4.2.1 MODEM参数设置
    MD4800C型的参数设置方式与MD4800B完全一样，具体说明请参考"MD4800B型高速无线调制解调器"部分的"参数设置"（4.1、4.2、4.3）。
    4.2.2 对所配的日精数传电台进行对应的编程设置
    当MD4800C配日精ND882A/ND886A/ND889A系列数传电台或ND250数传模块时，应当同时对后者进行对应的编程设置，在后者的编程菜单中有一选项"Modem Baud-rate"（Modem传输速率）的设置应与MD4800C的空中速率一致。具体方法请参见本公司编写的"日精ND882A/ND886A/ND889A编程说明"之第五项。
 5、接口说明
    MD4800C的电路板上有CZ1、CZ2、CZ3三个接口（为间距2mm的双排插针）, CZ1是一个16脚排插针，它与电台的模拟信号及DATA指示灯相连接；CZ2是一个10芯双排插针，它也与电台有关信号相连；CZ3也是一个10芯的双排插针，它是数据通信接口。
   5.1 CZ3通信接口说明以及内置入日精ND系列数传电台后尾部的DB9通讯口定义

  注：CZ3的第2，3脚的含义：选择RS232接口时，它们表示输出和输入数据口；选择RS485接口时，第2、3脚一起表示一种输入或输出的一个逻辑值，在某一时刻或者是输出状态或者是输入状态，其中2脚为RS485的正端（A），3脚为RS485的负端（B），由电台输出的载波信号（SQ或BUSY）来控制输入输出状态的转换，对MODEM的通讯口而言，静噪开启时为输出状态，关闭时为输入状态。
   5.2 CZ1和CZ2与电台的接口说明
     5.2.1 CZ2与电台连接含义


5.2.2 CZ1与电台连接含义


注：MD4800C的接口与ND882A/ND886A/ND889A/ND250数传电台完全吻合。如果与其它型号的电台相连接，可根据上面CZ1和CZ2的引脚说明连线，若需要向外连接指示灯，可将印制板上标号L1两点连到接收指示灯，标号L2两点连到发射指示灯，L3两点连到电源指示灯。

五、数传电台的测试方法
   参照各MODEM使用说明中的第5项把MD4800系列MODEM与电台连接好后（假设为RS-232接口），可用一台无线电综测仪（如HP的8920或马可尼公司的2955/2945等）、二台PC机、一套测试软件（如NWM.EXE）对数传电台按下列步骤进行调试及测试：
 1、本公司所提供的通讯电缆用于把数传电台的通讯口与PC机上的COM1或COM2通讯口相连，连线方法如下：

 2、在二台PC机中分别装入NWM软件并与二套数传电台相联。给数传电台（频率应事先正确设置好）加电，其中作发射的一台接上无线电综测仪，接收的一台加上天线（距离近时可不接）。
 3、分别在2台PC机上运行NWM软件并进入"MODEM"子菜单，并分别对以下参数进行完全一致的设置（通讯口及RTS/CTS延时例外）：
         COM Port（通讯口：COM1，COM2，COM3，COM4）；
         Baud Rate（波特率：150/300/600/1200/2400/4800/9600/19200/38400）；
         Parity Bit（奇偶校验位：None/Odd/Even）；
         Data Bit：（数据位：7/8）；
         Stop Bit（停止位：1/2）；
         Data　Scramble（数据加密：Enable/Disable）；
         RTS/CTS Delay Control（RTS/CTS延时：0～255Ms）
   设置完毕后须把光标移至"Set to Current Value"项回车确认，否则前面设置的参数不予承认，切记！
   注意：若以上设置的速率及数据格式与MD4800的设定值不一样会导致通讯失败！
 4、进入"Utility"子菜单，光标移至"Test Modem"项并回车，进入测试子菜单。先在接收端选择"Receive"并回车出现接收窗口；然后把发射端选择"Transmit"并回车，此时屏幕上出现一个数据发送窗口，连续不断地发送出以下字符串并显示发送次数：


同时发射机被打开并被调制上FFSK信号，在保证电台最大频偏不超过5KHz的前提下，调节MODEM上的VR1电位器（50K）或电台的调制灵敏度使副载频信号的调制频偏在3.5KHz~4.5KHz之间，并保证高、低二个副载频信号的调制频偏基本相同，无预加重特性。作为接收方的MD4800应在测试点TP1上测量接收到的音频信号幅度，通过调整电位器VR2使幅度在200~250mV之间。

    若正确解调，接收方窗口上将显示出收到的上述字符串及收到的次数（应与发射次数相同，但用处理速度较低的电脑（如386、486型PC机）测试速率为2400bps以上的数传电台时可能有例外，即由于接收方处理速度有限，导致收到次数小于发出次数，并显示误码。这并非数传电台的问题，可放心。同时显示误码BIT数、误码BYTE数信及误码率都为零。
    若接收不到，则应检查硬件连接及"MODEM"菜单下的各项参数设置是否有误；
    若测试开始时的开始的几个字节有误码，但接下去的数据无误码，则说明开始时收发没有同步上，数传电台没有问题，停下后重测；
    若不断有误码，则有以下几种可能：
    ① "MODEM"设置不正确（如速率超出额定值）；对于MD4800B/C而言，当接口速率大于空中速率时，请参考"二、MD4800B型高速无线调制解调器"中4.3.2的说明。
    ② 发射机或接收机有问题，信号质量较差；
    ③ FFSK信号的调制频偏太大或太小，或加重特性不好。
    若无问题，再把二套数传电台收发对调后再测试。

六、数传电台在实际应用中应注意的事项
    由于无线传输较有线及其他传输有其特殊性，如可能受干扰、存在收发转换时间等等，所以在使用数传电台时应注意以下事项：
 1、在采用全透明的非智能型MODEM时，由于在传输的头（发射机起动至稳定）、尾（接收机静噪关闭一刹那）接收方的RXD上会产生一些乱码，需要用软件进行"过滤"，剔除这些乱码。此时跟据我们的经验，系统软件最好不用VB做，否则串口经常会产生"死机"现象，具体表现为PC机的COM口能发不能收。当然如果软件处理得当，这一问题也是可以避免的。在使用MD4800系列MODEM时，基本上不会出现以上问题，因为MODEM已经把乱码自动过滤了。
 2、 应选用合适的直流稳压电源，要求抗高频干扰能力强、纹波小、并有足够的带载能力；最好还具有过流、过压保护及防雷等功能，确保数传电台正常工作。
 3、 不要在超出数传电台环境特性的工作环境中使用，如高温、潮湿、低温、强电磁场或灰尘较大的环境中使用。
 4、 不要让数传电台连续不断地处于发射状态，否则会烧坏发射机。许多数传电台或Modem都具有"长发"保护功能，可以设定最长的连续发射时限，确保发射机不被损坏。所以对数传电台编程时应很好地利用这一功能。
 5、 数传电台的地线应与外接设备（如PC机，PLC ）的地线良好连接，否则容易烧坏串口。
 6、许多数传电台的RS-232C（或TTL）通讯口，除了TXD、RXD、GND外，还必须有RTS控发信号（控制发射机发射），但许多PLC的串口不能提供出RTS信号。此时可以通过对PLC的编程把某一输出点设定为RTS信号即可。
 7、 在对数传电台进行测试时，必须接上匹配的天线或50W假负载，否则容易损坏发射机。如果接天线，那么人体离天线的距离最好超过2米，以免造成伤害，切勿在发射时触摸天线。
 8、由于无线电台的发射机起动（从功率为0W到最大功率叫做发射机起动时间）及接收机的静噪开启都需要一定的时间（这个时间根据不同的电台从几个毫秒到几百毫秒不等），所以在发送数据时应注意：如果在打开发射机的同时（即RTS有效）， 同时也向空中送出数据（TXD），这样由于此时发射机尚未稳定工作、接收方的静噪也未打开，前面一段数据就会丢失。正确的方法是：当打开发射机后，等待100ms~200ms后再送出数据，数据发送完毕后，拖延50mS左右后再关闭发射机。RTS与TXD的时序图如下：

对于MD4800系列MODEM来说，这部份工作已在MODEM的软件中完成，用户不必在自己的软件中进行上述处理，但不要忘了对于无线半双工电台而言，收发转换时间是永远存在的，接收方在数据接收完毕后不应立即起动发射机返回数据，而应过了收发转换时间后再起动本方的发射机。
 9、 天线的架设与选用
 9.1 全向天线的架设：

全向天线架设时要求离塔身或避雷针的距离大于1个波长，天线顶端与避雷针顶端连线与避雷针的夹角小于45° 。原则上天线应朝向通信距离要求较远（或通信难度大）的一边，天线与缋线连接部分做好防水工作，用防水专用胶带密封。如果通讯距离要求较远，则应尽量提高天线架设高度，并选用全向高增益天线，如果要求在某一特殊方向增强信号，可选用四环阵或八环阵天线。
 9.2定向天线的架设与选用：

     定向天线架设时要求振子与地面垂直，方向尽量对准中心台的全向天线。如果通讯距离较远，则应尽量增加天线高度及增益，天线与馈线的连接处应做好防水工作。
10、馈线的安装与选择
馈线应顺着铁塔或杆子引到电台上，中间用线扎捆在杆子上，以免被风吹动。馈线的长度正好即可，不用过于长，否则会增加损耗。馈线要避免尖锐的弯折，弯曲弧度应大于120度。
中心台一般应选用直径12mm以上的低损耗馈线或馈管，确保整个系统的通信信号质量。分台可根据距离远近，选用直径为7mm、9mm、12mm的低损耗馈线，特殊要求的可选择更低损耗的馈线或馈管。
另外，不管全向还是定向天线，必须牢固架设，应具有抗12级台风的能力。
在多雷地区，建议在天线与馈线之间串上一只同轴避雷器。

七、遥控遥测系统的基本组成(详见www.rec198.com/jbzc.htm)

3、中继站
中继站可根据实际需要架设或不架设。如果系统中某一个或几个分站或全部分站因为通讯距离太远或高山、建筑物阻隔等原因无法直接与中心站进行通讯，此时需要通过架设中继台才能与中心站通讯，有二种中继方案（具体方法请参考我公司提供的"中继方案简介"www.rec198.com/zjfa.htm）：
A 半双工数字中继：
找一个制高点架设一个半双工中继台（可以是普通数传电台与带数据存储功能的MODEM的组合），该中继台的作用是把中心站（或分站）发来载波信号进行解调恢复成数据信号并放入存储器，接收完毕后再把存储器中的数据信号调制到发射机上转发给分站（或中心站）。
该中继方式的优点是成本较低、可靠性较好，而且可以收发同频工作。缺点是实时性较差，而且需要进行数据存储等处理工作，有一定的软件工作量，而且无法实现话音中继，因此需要中继的分站不能与中心站及其他分站进行通话 。
B 全双工模拟中继
找一个制高点架设一个全双工中继台（最好配上具有良好隔离度、低插入损耗的双工器，这样只需架设一条天线），该中继台的作用是把中心站（或分站）发来的载波信号不经过解调恢复成数据信号这一过程，直接把接收机收到的模拟信号同时调制到发射机上转发给分站（或中心站）。
该中继方式的优点是实时性好、无需配MODEM及进行数据存储等处理工作、不影响话音通讯、实现起来很方便。缺点是成本较高、必须要收发异频工作，另外由于受带宽的限制及转发过程中信号失真的影响，对高于2400bps的数据信号进行模拟中继就会产生较大的误码，对某些特殊调制方式的数据信号（如GMSK或CPFSK等）则根本无法进行中继。
4、无线遥控遥测系统构成示意图:(详见ceshitu.jpg)
